UG与Nastran相关问题解析

sshong 发表于2007年12月14日 21:28:00 更新于2008年3月21日 18:01:00

1.ug将界面坐标统一转化然后写.dat文件，解算好后提取op2数据，然后再转化为界面坐标并进行显示。而且对于节点位移将统一转换为全局坐标系数据，而不是解算出来的如下所示的节点位移坐标系数据。
2.Grid卡的CD卡用于定义节点位移坐标系，凡是跟节点有关的位移、约束、反力、自由度、解向量等等都在该坐标系中输出，以下是一个两个梁单元铰（水平梁受y向均布下压力），mpc的耦合点改变节点坐标系的f06输出以及ug后处理输出。

2、3点绕y轴旋转x、z45度得到
                                             D I S P L A C E M E N T   V E C T O R

      POINT ID.   TYPE     T1             T2             T3             R1             R2             R3
             1      G      0.0            0.0            0.0            0.0            0.0            0.0
             2      G      3.521173E-06  -6.016566E-04  -4.065478E-06  -2.814351E-06  -6.274421E-08  -5.123386E-08
             3      G      3.521173E-06  -6.016566E-04  -4.065478E-06  -2.814351E-06  -6.274421E-08   3.004624E-06
             4      G      0.0            0.0            0.0            0.0            0.0            7.887412E-06

2、3点使用全局坐标系得到
                                             D I S P L A C E M E N T   V E C T O R

      POINT ID.   TYPE     T1             T2             T3             R1             R2             R3
             1      G      0.0            0.0            0.0            0.0            0.0            0.0
             2      G      0.0           -6.040398E-04   0.0            0.0            0.0            0.0
             3      G      0.0           -6.040398E-04   0.0            0.0            0.0            4.176078E-06
             4      G      0.0            0.0            0.0            0.0            0.0            7.904719E-06

2、3点绕z旋转x、y轴45度得到
                                             D I S P L A C E M E N T   V E C T O R

      POINT ID.   TYPE     T1             T2             T3             R1             R2             R3
             1      G      0.0            0.0            0.0            0.0            0.0            0.0
             2      G     -4.271207E-04  -4.271207E-04   0.0            0.0            0.0            2.282116E-22
             3      G     -4.271207E-04  -4.271207E-04   0.0            0.0            0.0            4.176078E-06
             4      G      0.0            0.0            0.0            0.0            0.0            7.904719E-06

y向位移比较

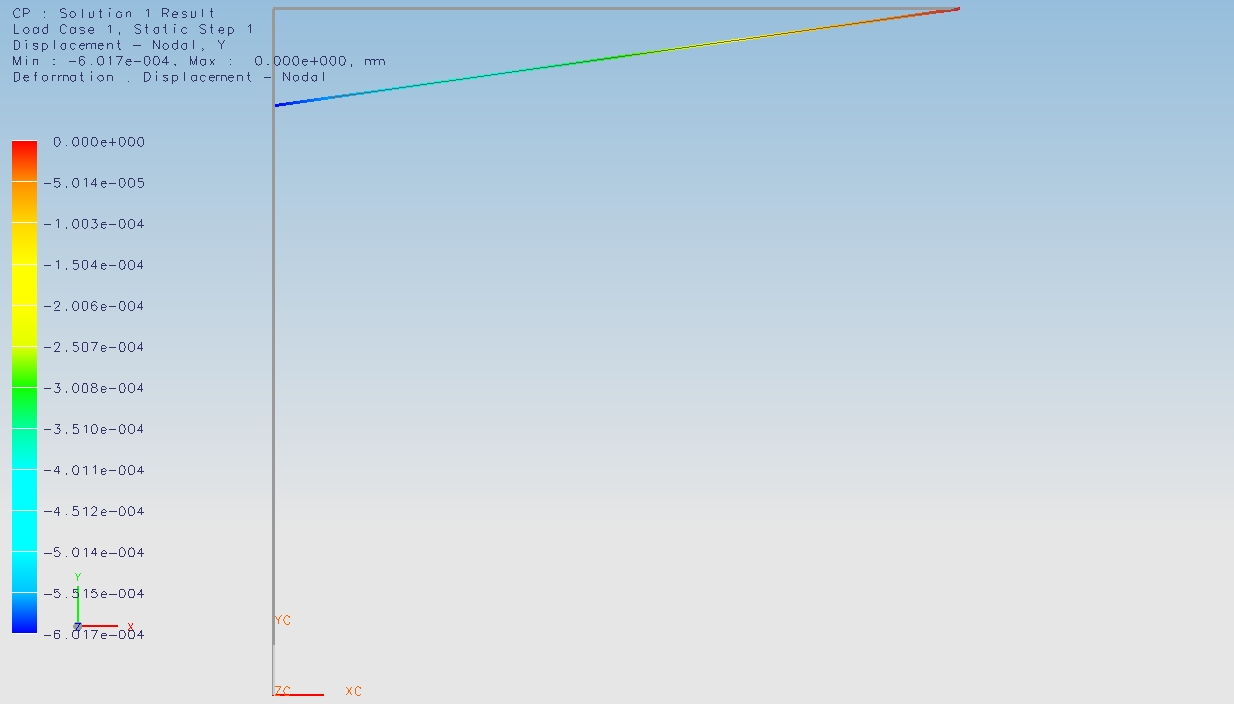

对于（1）情况，ug后处理中耦合点的x和z位移分别为-3.849e-007和-5.365e-006，而对于后两种情况x和z位移均为0
