Nastran梁单元f06内力输出解析
sshong 发表于2007年12月17日 10:16:00 更新于2008年4月4日 15:36:00
1.输出内容
                                 F O R C E S   I N   B E A M   E L E M E N T S        ( C B E A M )
                    STAT DIST/   - BENDING MOMENTS -            - WEB  SHEARS -           AXIAL          TOTAL          WARPING
   ELEMENT-ID  GRID   LENGTH    PLANE 1       PLANE 2        PLANE 1       PLANE 2        FORCE          TORQUE         TORQUE
0        53
                 48   0.000   -1.266787E+11  5.025021E+12  -6.135161E+07  1.477864E+09  -4.590191E+08   9.011988E+10   0.0
                 50   1.000    8.195912E+10 -7.370991E+08  -6.135161E+07  1.477864E+09  -4.590191E+08   9.011988E+10   0.0
其中,从左到右依次对应分量为:
BENDING MOMENTS -            - WEB  SHEARS -           AXIAL          TOTAL          WARPING
   PLANE 1      PLANE 2        PLANE 1       PLANE 2        FORCE          TORQUE       TORQUE
Mz             My           Qy            Qz             Nx             Mx
2.方向

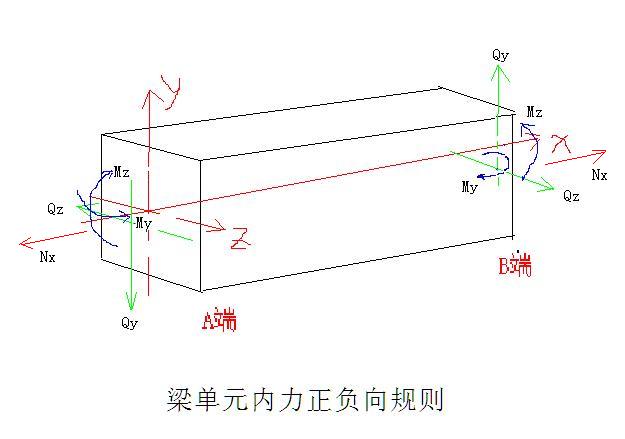

CBEAM梁单元内力采用梁规则来确定左右节点内力正负号方向

也即B端的Qy、Qz、Mz正向与单元坐标系正向一致,而My与y向正向相反。
A端与B端反向。
轴力Nx方向以拉为正。
可以用下述规则进行记忆:
B端轴力、剪力正向均与单元坐标系正向方向。力偶由右手螺旋规定,均由两个单元坐标系x正向旋转至另一向获得,即Mz=Mxy(x正向--〉y正向),My=Mxz(x正向--〉z正向)。
